1 范圍

      GB/T 20888的本部分規定了以內燃機為動力源經傳動軸傳遞動力至切割附件的桿式側掛式動力修枝鋸（以下簡稱側掛式修枝鋸）的設計、結構和使用方面的安全要求及其試驗方法。本部分中切割附件是指鋸鏈及做往復運動或旋轉運動的外徑不大于205mm的鋸片。本部分提出了消除或減少使用以內燃機為動力的側掛式修枝鋸所產生的各種危害的方法，規定了由生產廠家提供的有關安全操作方面的資料要求。

      本部分涉及了與側掛式修枝鋸相關的，正常使用時以及合理的、可預見誤用時的所有的重要危害，但沒有涉及在操作手冊中已經提出警告的架空電纜引起的電擊危害。

      注：嚴重危害一覽表參見附錄A。

      本部分適用于在其實施后生產的側掛式修枝鋸。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      ISO 6531 林業機械 便攜式油鋸 詞匯（Machinery for forestry-Portable chain saws-Vocab-ulary)

      ISO 7112：2008 林業機械 便攜式割灌機和割草機 詞匯（Machinery for forestry-Portablebrush-cutters and grass-trimmers-Vocabulary)

      ISO 7113：1999 便攜式割灌機 切割附件 單片金屬刀片（Portable hand-held forestry ma-chines-Cutting attachments for brush cutters-Single-piece metal blades)

      ISO 8893 林業機械 便攜式割灌機和割草機 發動機性能和燃油消耗（Forestry machinery-Portable brush cutters and grass-trimmers-Engineperformance and fuel consumption)

      ISO 12100：2010 機械安全 設計通則 風險評估與風險減小（Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)

      ISO 14982：1998 農林機械 電磁兼容性 試驗方法和驗收規則（Agricultural and forestry ma-chinery-Electromagnetic compatibility-Test methods and acceptance criteria)

      ISO 22867 林業及園林機械 以內燃機為動力的便攜式手持操作機械振動測定規范 手把振動(Forestry and gardening machinery-Vibration test code for portable hand-held machines with internal combustion engine-Vibration at the handles)

      ISO 22868 林業及園林機械 以內燃機為動力的便攜式手持操作機械噪聲測定規范 工程法（2級精度）［Forestry and gardening machinery-Noise test code for portable hand-held machines with internal combustion engine-Engineering method (Grade 2 accuracy)]

      IEC 60745-1：2006 手持式電動工具 安全 第1部分：通用要求（Hand-held motor-operatedelectric tools-Safety-Part 1:General requirements)

3 術語和定義

      ISO 7112、ISO 6531和ISO 12100界定的以及下列術語和定義適用于本文件。

3.1

      桿式動力修枝鋸 pole-mounted powered pruner

      安裝有動力源并經長傳動軸套管（桿）傳遞動力至切割附件，用于切割一段距離外枝椏的機器。

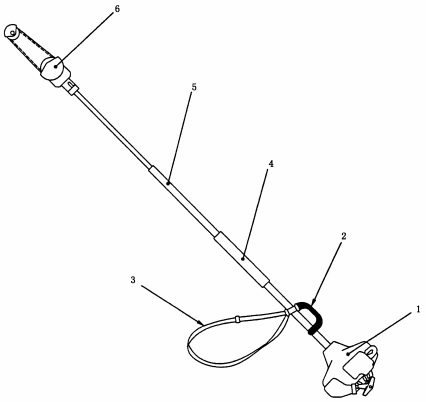

      注：圖1給出了本部分規定的以內燃機為動力的帶有鋸鏈式切割附件的側掛式動力修枝鋸示例。

      說明：

      1——動力裝置；

      2——后手把；

      3——背帶；

      4——前手把；

      5——軸套管；

      6——切割附件。

圖1 帶有鋸鏈式切割部件的側掛式修枝鋸示例

4 安全要求和/或防護措施

4.1 通則

      側掛式修枝鋸應遵守本章中的安全要求和/或防護措施。另外，側掛式修枝鋸的設計應滿足ISO 12100中給出的本部分未涉及的相關但非嚴重危害的準則。

      安全使用側掛式修枝鋸取決于安全的工作條件，包括使用手套、工作靴及眼部、耳部、頭部的個人防護設備以及安全工作程序（見5.1）。

      除非本部分另行規定，否則安全距離應滿足 GB/T 23821-2009中4.2.4.1與4.2.4.3的要求。

4.2 手把

4.2.1 要求

      側掛式修枝鋸應具有供雙手分別握持的兩個手把，其結構設計上應確保不管操作者是否戴防護手套都能完全握住手把，并且手把的形狀和表面能確保握持的可靠性。如果靠近切割附件的手把是軸套管的一個組成部分，其直徑應介于20mm和50mm之間，手把長度應不小于100mm。

      弧形或環形手把握持區域長度可由直線或曲率半徑大于100mm的多段曲線段組成，在握持區域表面的一端或兩端的曲率半徑應不大于10mm。

4.2.2 檢驗

      通過觀察和測量檢驗手把的設計和尺寸。

4.3 背帶

4.3.1 要求

      側掛式修枝鋸應配備可調節的背帶。背帶的主要功用是在非切割狀態移動工位時吊掛機器和減少與切割附件意外接觸的危險。

      背帶應配置快速釋放機構或采用類似設計，以保證在發生緊急事故時能迅速使人與機器分離。無論以何種方式應對緊急事故的快速釋放機構都應確保側掛式修枝鋸能快速從背帶上脫開或背帶從操作者身上迅速解開。

      若安裝有快速釋放機構，則應保證即使在負載狀態下，也能用一只手將其打開并且釋放機器。

4.3.2 檢驗

      通過觀察來檢驗背帶及其調整機構的功能。通過在操作者穿著背帶時并在吊掛點垂直施加3倍于機器凈重量的力的方法，來對快速釋放機構進行功能測試。

4.4 切割附件

4.4.1 鋸鏈式切割附件

4.4.1.1 要求

      鋸鏈式切割附件應有調節鋸鏈張緊程度的裝置，其張緊度可調至使用說明書所述的張緊狀態，在使用說明書中應描述確保鋸鏈張緊度的方法。

      鏈輪應有自動或手動潤滑裝置。如果裝有手動潤滑裝置，應保證在雙手握持機器時能夠操縱該裝置。

4.4.1.2 檢驗

      通過觀察和功能試驗來檢驗鋸鏈的潤滑和調整方式。
