1 范圍

      本標準規定了保險柜的分類與代號、耐火性能要求、試件要求、試驗裝置和測試儀器、標準耐火試驗、耐火耐跌落試驗、防爆試驗、防爆兼耐火耐跌落試驗、試驗報告和標牌等內容。

      本標準適用于保護紙張、磁帶和計算機存儲設備等保險柜的耐火試驗。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 9978 建筑構件耐火試驗方法［GB/T 9978-1999，neq ISO/FDIS834-1：1997（E）］

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      標準耐火試驗 fire endurance test

      耐火試驗爐按標準時間-溫度曲線升溫，保險柜內部溫度不超過規定值的能力。

3.2

      耐火耐跌落試驗 fire and impact test

      保險柜先進行第一階段標準加熱試驗，再從一定高度處沖擊落下，然后再進行第二階段的標準加熱試驗，檢測保險柜保護內部物品免受損壞的能力。

3.3

      防爆試驗 explosion test

      保險柜突然置于高溫中，檢測其防止因水汽或其他氣體集聚而爆炸的能力。

3.4

      冷卻階段 cooling period

      耐火試驗爐停止加熱后，在不開啟耐火試驗爐門的條件下，試件內部溫度降到49℃的時間段或在耐火試驗過程中，試件內部溫度未達到49℃，在耐火試驗爐停止加熱后，試件內部溫度降低2℃的時間段為冷卻階段。

4 分類與代號

4.1 按保護檔案的類型分類

      按保護檔案的類型分類見表1。

表1 按保護檔案的類型分類

4.2 按耐火試驗類型分類

4.2.1 按耐火試驗類型分類（見表2）

表2 按耐火試驗類型分類

4.2.2 標準耐火試驗按耐火時間分類

      標準耐火試驗的耐火時間等級為4h、3h、2h、1h、0.5h，代號分別為4B、3B、2B、1B、0.5B。

4.3 按結構型式分類

      保險柜按門扇數量可分為單扇門和雙扇門。保險柜可以是整體結構，也可以是組合體。對組合體其內部的獨立結構或抽屜等允許保護不同類型的檔案，如一臺抽屜式保險柜，可以是保護P類、D類和DIS類檔案抽屜的組合，但對保險柜組合體的母體及保護不同類型檔案的抽屜應具有相同的耐火時間等級。

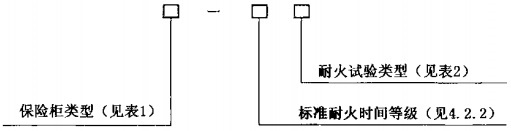

4.4 耐火性能代號示例

      保險柜耐火性能代號為：

      示例1：P-3B：表示P類保險柜，標準耐火試驗的耐火時間為3h。

      示例2：D-1BN：表示D類保險柜，標準耐火試驗的耐火時間為1h，并進行了耐火耐跌落試驗。

      示例3：DIS-0.5BFN：表示DIS類保險柜，標準耐火試驗的耐火時間為0.5h，并進行了防爆兼耐火耐跌落試驗。

5 耐火性能要求

5.1 耐火性能要求（見表3）

表3 耐火性能要求

表3（續）

5.2 新聞紙的可用性

5.2.1 裝人保險柜內部試驗用的新聞紙是指普通新聞紙、帶封面或不帶封面的雜志紙。不帶封面的雜志紙表面pH值應小于7.0。

5.2.2 耐火試驗后，保險柜內的新聞紙滿足以下條件被認為具有可用性：

      a）新聞紙未破碎、未開裂、未粘貼在一起而無法分開、無明顯的變色、變質；

      b）不借助輔助工具新聞紙字跡應清楚、易讀。

6 試件要求

6.1 取樣

      同一型號的產品選擇有代表性的試件進行試驗。對于結構、材料、壁厚、鉸鏈及門扇數量等均相同，只是尺寸不同的產品，選擇其中最大尺寸的為試件。

6.2 試件數量

      只進行標準耐火試驗，試件數量為1臺。進行標準耐火試驗和耐火耐跌落試驗、標準耐火試驗和防爆試驗、標準耐火試驗和防爆兼耐火耐跌落試驗，試件數量均為2臺，2臺試件應完全相同。

7 試驗裝置和測試儀器

7.1 耐火試驗爐

      耐火試驗爐應滿足本標準規定的標準耐火試驗、耐火耐跌落試驗和防爆試驗的不同升溫條件的要求。

7.2 測量耐火試驗爐內溫度的熱電偶

7.2.1 測量耐火試驗爐內溫度的熱電偶的結構、允許誤差應符合GB/T 9978的規定。

7.2.2 耐火試驗爐內溫度熱電偶的數量不應少于4個，均勻布置在試件周圍。熱電偶的熱端與試件受火面的距離應為50mm。

7.2.3 試驗過程中耐火試驗爐內單點溫度、平均溫度應每分記錄一次。

7.3 測量試件內部溫度的熱電偶

7.3.1 測量試件內部溫度的熱電偶絲徑為0.5mm，最大允許偏差不低于III級。

7.3.2 試驗過程中試件內部溫度應每分記錄一次。

7.4 試件提升裝置

      在耐火耐跌落試驗中，提升裝置應能將試件提升到9.1m高處。

8 標準耐火試驗

8.1 試件內部測溫點的布置

      試件內部測溫點的布置不應影響試件的密封性，布置測溫點的定位最大允許誤差為±2mm。
